Описание
Скачать документацию:
Каталог преобразователей частоты Schneider ATV320
Руководство по установке Schneider ATV320
Руководство по программированию ATV320

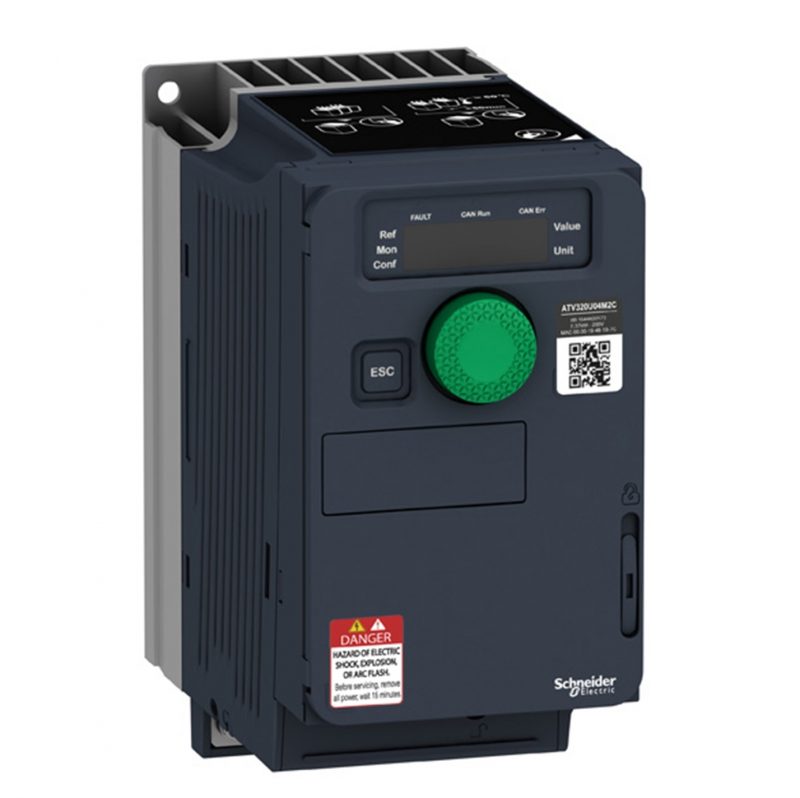

Технические характеристики. Частотник ATV320U11M2C
Серия продукта
|
Altivar Machine ATV320
|
|
|---|---|---|
Тип продукта
|
Привод с регулируемой частотой вращения
|
|
Специальная область применения продукта
|
Комплексные установки
|
|
Краткое название устройства
|
ATV320
|
|
format of the control block
|
Compact
|
|
Назначение продукта
|
Синхронные двигатели Асинхронные электродвигатели |
|
фильтр помех
|
Класс C2 с интегрированным фильтром ЭМС
|
|
Степень защиты IP
|
IP20 в соответствии с IEC 61800-5-1 IP20 в соответствии с IEC 60529 |
|
степень защиты
|
в соответствии с UL 61800-5-1 (with conformity kit)
|
|
Тип охлаждения
|
Вентилятор
|
|
Число фаз
|
1 фаза
|
|
[Us] номинальное напряжение сети
|
200...240 В - 15...10 %
|
|
частота сети питания
|
50...60 Hz - 5...5 %
|
|
мощность двигателя, кВт
|
1,1 кВт для тяжелые условия
|
|
мощность двигателя, л.с.
|
1,5 лс для тяжелые условия
|
|
линейный ток
|
13,7 А в 200 В (тяжелые условия) 11,5 А в 240 В (тяжелые условия) |
|
предполагаемый линейный Isc
|
1 кА
|
|
полная мощность
|
2,8 кВ·А в 240 В (тяжелые условия)
|
|
непрерывный выходной ток
|
6,9 А в 4 kHz для тяжелые условия
|
|
макс. переходной ток
|
10,4 А в течение 60 с (тяжелые условия)
|
|
диапазон мощности
|
1.1...1.5 kW
|
|
Профиль управления асинхронным
электродвигателем
|
Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Flux vector control without sensor - Energy Saving Отношение напряжения/частоты, 2 точки |
|
профиль управления синхронным двигателем
|
Векторное управление без датчика
|
|
выходная частота привода
|
0,1…599 Гц
|
|
номинальн. частота коммутации
|
4 kHz
|
|
частота коммутации
|
2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
|
функция защиты
|
STO (безопасное выключение крутящего момента) SIL 3 SLS (безопасная ограниченная скорость ) SS1 (безопасная остановка 1) SMS (safe maximum speed) GDL (guard door locking) |
|
Протокол порта обмена данными
|
Modbus последовательн. CANopen |
|
optional communication modules
|
Модуль соединения, шлейф CANopen RJ45 Модуль соединения, CANopen SUB-D 9 Модуль соединения, Открытый стиль CANopen клеммный блок Модуль соединения, EtherCAT RJ45 Модуль соединения, DeviceNet Модуль соединения, Ethernet/IP Модуль соединения, Profibus DP V1 Модуль соединения, Profinet Модуль соединения, Ethernet Powerlink |
Исполнение
|
Стандартное исполнение
|
|
|---|---|---|
Выходное напряжение
|
<= напряжение питания
|
|
допустимый кратковременно
выдерживаемый ток
|
1,5 x In в течение 60 с (тяжелые условия)
|
|
диапазон скоростей
|
1…100 для асинхронный электродвигатель в режиме без обратной связи
|
|
точность скорость
|
+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
|
|
точность момента
|
+/- 15 %
|
|
переходная перегрузка по
вращающему моменту
|
170…200 % номинального крутящего момента двигателя
|
|
тормозной момент
|
<= 170 % в течение 60 с с тормозным резистором
|
|
контур регулирования
|
Настраиваемый ПИД-регулятор
|
|
компенсация проскальзывания
вала двигателя
|
Автоматически при любой нагрузке Регулируемый 0...300 % Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) |
|
программы ускорения и замедления
|
Линейный U S CUS Переключение реле защиты от разгона Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
|
торможение до остановки
|
Подачей пост. тока
|
|
тип защиты
|
Исчезновение фазы на входе: привод Сверхток между выходной фазой и землей: привод Защита от перегрева: привод Короткое замыкание между фазами двигателя: привод Тепловая защита: привод |
|
разрешение по частоте
|
Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц |
|
электрическое соединение
|
Винтовой зажим, зажимная способность: 1.5...2.5 мм², AWG 12…AWG 10 (блок питания) Винтовой зажим, зажимная способность: 1.5...2.5 мм², AWG 12…AWG 10 (DC bus) Винтовой зажим, зажимная способность: 1.5...2.5 мм², AWG 12…AWG 10 (двигатель/тормозной резистор) Винтовой зажим, зажимная способность: 1.5...2.5 мм², AWG 20...AWG 16 (управление) |
|
тип разъема
|
1 RJ45 (на зажиме) для Modbus/CANopen
|
|
физический интерфейс
|
2-проводн. RS 485 для Modbus serial/CANopen
|
|
кадр передачи
|
RTU для Modbus последовательн.
|
|
скорость передачи
|
4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen |
|
формат данных
|
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для
Modbus последовательн.
|
|
тип смещения
|
Нет импеданса для Modbus последовательн.
|
|
кол-во адресов
|
1…127 для CANopen 1…247 для Modbus последовательн. |
|
способ доступа
|
Ведомый CANopen
|
|
питание
|
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %,
<10 мА, тип защиты: защита от перегрузки и короткого замыкания
|
|
Локальная индикация
|
Работа CANopen: 1 светодиод (зеленый) Ошибка CANopen: 1 светодиод (красный) Сбой привода: 1 светодиод (красный) |
|
Ширина
|
105,0 мм
|
|
высота
|
142,0 мм
|
|
Глубина
|
158,0 мм
|
|
Вес
|
1,6 кг
|
|
номер аналогового входа
|
3
|
|
Тип подключения
|
AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30000 Ом, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30000 Ом, разрешение 10 бит AI3 ток: 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление: 250 Ом, разрешение 10 бит |
|
количество дискретных входов
|
7
|
|
тип дискретного входа
|
Программируемый (приемник/источник) (DI1…DI4)24...30В пост. Тока, с уровень 1 ПЛК Программируемый как импульсный вход 20 тыс. имп./с (DI5)24...30В пост. Тока, с уровень 1 ПЛК Датчик PTC, конфигурируемый с помощью переключателя (DI6)24...30В пост. Тока Безопасное выключение крутящего момента (STO)24...30В пост. Тока - 1500 Ом |
|
тип дискретных входов
|
Отрицательная логика («приемник») (DI1…DI6), > 19 В (состояние 0), < 13 В (состояние 1) Положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1) |
|
номер аналогового выхода
|
1
|
|
тип аналогового выхода
|
AQ1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 10 бит AQ1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 10 бит |
|
длительность выборки
|
2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход |
|
точность
|
+/- 0,2 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для температуры -10...60 °C аналоговый выход |
|
ошибка линеаризации
|
AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход |
|
количество дискретных выходов
|
3
|
|
тип дискретного выхода
|
Задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы Задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы Логический: (LO) |
|
время обновления
|
Логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) Релейный выход (R1A, R1B, R1C): 2 ms Релейный выход (R2A, R2C): 2 ms |
|
минимальный коммутируемый ток
|
Релейный выход R1, R2: 5 мА в 24 В пост. ток
|
|
макс. коммутируемый ток
|
Релейный выход R1 в резистивные загрузка, cos phi = 1: 3 А в 250 В пер. ток Релейный выход R1 в резистивные загрузка, cos phi = 1: 4 А в 30 В пост. ток Релейный выход R1, R2 в индуктивн. загрузка, cos phi = 0,4: 2 А в 250 В пер. ток Релейный выход R1, R2 в индуктивн. загрузка, cos phi = 0,4: 2 А в 30 В пост. ток Релейный выход R2 в резистивные загрузка, cos phi = 1: 5 А в 250 В пер. ток Релейный выход R2 в резистивные загрузка, cos phi = 1: 5 А в 30 В пост. ток |
Расширенные возможности автоматизации
Ищете преобразователь для работы с синхронным или асинхронным двигателем? Рекомендуем ознакомиться и купить преобразователь частоты Altivar ATV320. Он универсален и подходит для работы с простым и сложным промышленным оборудованием.
Altivar 320 – это максимальная производительность и простое управление тех. процессом без дополнительных устройств. Купив преобразователь серии ATV320 Вы будете приятно удивлены повышенной устойчивостью к агрессивной среде: запылению, перепадам напряжения и температур. Все печатные платы имеют покрытие класса 3С3 для работы в тяжелых условиях: при t 60°C без дополнительного охлаждения.
Понятный интерфейс способствует быстрому изменению настроек и интеграции с новым устройством. Множество встроенных функций безопасности делают работу с ЧП этой серии удобной, а управление надежным.
Рекомендуем приобретать ATV320U11M2C для управления следующими типами устройств:
– транспортировка материалов;
– фасовочные работы;
– текстильное производство;
– подъёмные механизмы;
– нагнетатели;
– обработка материалов;
– спец. машины (миксеры, тестомесы, роторные линии).
Преобразователь частоты Altivar 320 отлично справится как с простыми, так и продвинутыми требованиями:
- коммуникации через: CANopen, EtherNet/IP – Modbus TCP, EtherCAT, Profibus, Profinet, DeviceNet.
- легкое управление синхронными и асинхронными двигателями.
- настройки простых алгоритмов управления без дополнительных устройств с помощью функции ATVLogic.
- Встроенные функции безопасности: функция Защитного Отключения Момента (STO), Безопасный Максимум Скорости (SMS), Защитное Ограничение Скорости (SLS), Защитная Блокировка Двери (GDL) и Защитная Остановка 1 (SS1).
Максимальная производительность:
- max операционное время. Интеграция с системой, диагностика безопасности и коррекция процесса выполняются очень быстро.
- увеличенная устойчивость к агрессивной среде. Возможность работы при температуре до 50°C без уменьшения номинала и до 60°C с уменьшением номинала без дополнительного вентилятора.
Уменьшение стоимости эксплуатации машины:
- для выполнения простых операций требуется меньше дополнительных устройств за счет встроенных функций;
- комфортная установка благодаря книжному и компактному исполнениям;
- с библиотеками ПЛК, разработанным Schneider Electric’s Machine, сокращено время на проектирование.
Если у Вас возникли вопросы по установке и настройке преобразователя частоты ATV320U11M2C или сложности при оформлении заказа, пожалуйста, свяжитесь с нами: (095) 912-07-44.
На данной странице расположена информация о частотнике ATV320U11M2C на 1,1 кВт. Здесь Вы можете читать мануал (инструкцию по эксплуатации) к ATV320U11M2C серии ATV320 от производителя Schneider (Шнайдер). Также здесь можно заказать и купить ATV320U11M2C с официальной гарантией и быстрой доставкой – в течении 2х рабочих дней. Доставка производится в Киев, Днепр, Сумы, Полтаву, Краматорск, Мелитополь, Николаев, Одессу, Луцк, Винницу, Херсон и все другие города Украины.
